Meu novo reef de 200 litros

[Frederico Ramos]

Conversei com o Saraiva ele me disse:

Não vai ficar ruim não no meu caso a única medida que é maior que a sua é o comprimento que no meu caso é de 130 Cm e tenho mais 24 leds que vc.

Eu tenho 72 leds, porem eu os alimentei com 700mA e isto da uma potencia de (0,7x 3,5V =2,45W) vezes 72 = 176,4W

acho que vai ficar bom então.

[Andre Varella]

Já começou a fazer esta luminária Fred?

[Frederico Ramos]

Nada, os leds estão í caminho. Comprei na rapidled.com

abraço

[Ronaldo Ribeiro]

Fala Fred.
esta ficando legal.

esta bomba no sump não quebra a superficie de agua e atrapalha o skimer?
abs

[Frederico Ramos]

Fala Fred.
esta ficando legal.

esta bomba no sump não quebra a superficie de agua e atrapalha o skimer?
abs

Você fala da SB650? Ela tava alí só para ajudar a misturar o sal, já tirei ela.

Mas mesmo assim o compartimento do skimmer é totalmente separado do compartimento do recalque.

abração

[Vinicius Reis]

É até bom uma bombinha no sump pra levantar o material que decanta!

Sump assim, limpinho, com cara de novo dá gosto de manter

[Matias Gomes]

Isso tá ficando chique que só, fred vai me visitar na Bahia?? rsss

[Frederico Ramos]

Isso tá ficando chique que só, fred vai me visitar na Bahia?? rsss

Pois é ... fiquei sabendo da sua mudança essa semana .... que doidera ! Vou te mandar um email...

abração

[Alexandre_Cardoso]

E como vão os projetos Frederico?

[Frederico Ramos]

Alexandre_Cardoso,

O reef está ciclando. Amanhã vou fazer a primeira TPA de 70 litros.

Já vou ter que mudar o painél elétrico que estava 50% pronto. Com a entrada dos LEDs vou mudar algumas coisas.

Um ponto que está decidido é o uso de uma T5 fiji purple. Fiquei impressionado com as cores que essa lâmpada puxa.

Abraço

[Alexandre_Cardoso]

Uso a Fiji Purple aqui também.

Fica muito bom mesmo.

Abs.

[Matias Gomes]

Fred coloca umas fotos novas p/ gente ver como está

[Frederico Ramos]

Fala Matias,

Está exatamente do mesmo jeito das últimas fotos. Fiz uma TPA hoje de 70 litros e a água que saiu estava amarelada.

O incrível que que ainda não apareceram nem as diatomáceas .... também o reef não tem luz nenhuma ...

Logo vou colocar as fotos da montagem da luminária, ainda estou brigando com o desenho final.

abração

[Frederico Ramos]

Bom, ontem e hoje fiquei por conta da luminária. Vamos ís fotos:

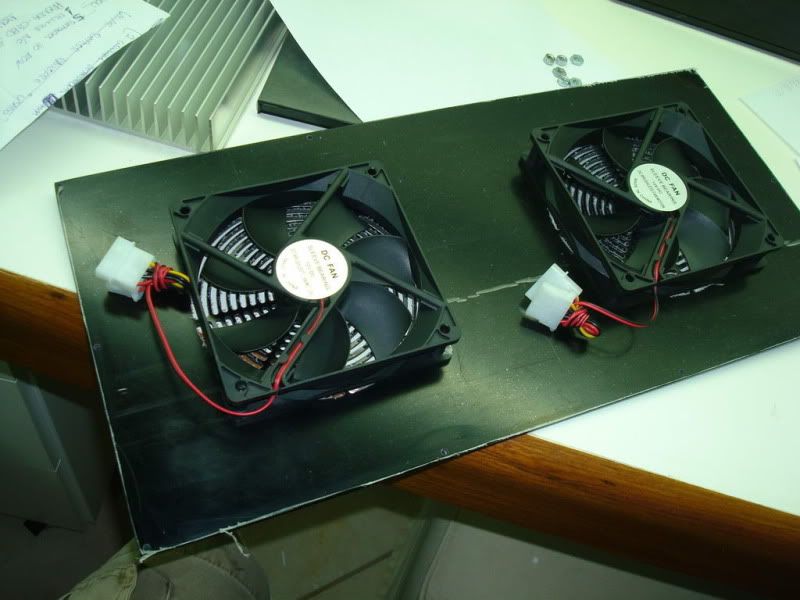

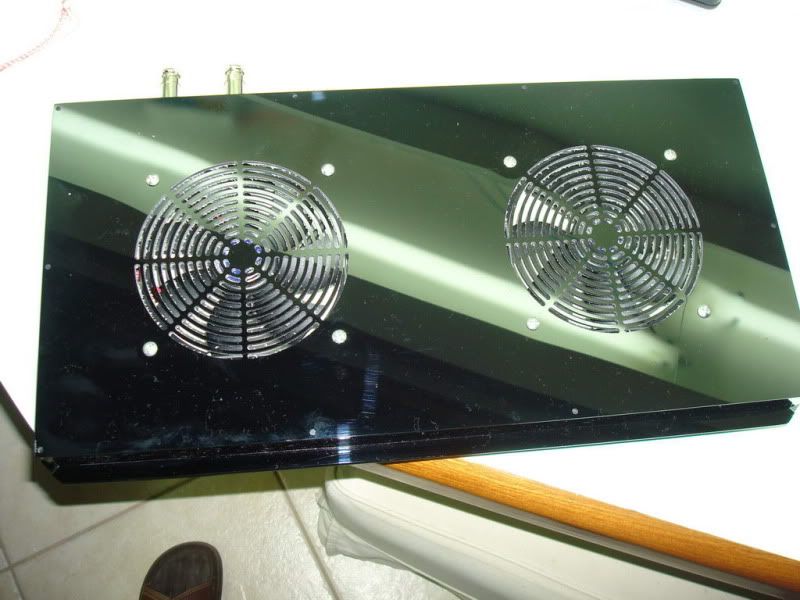

Tampa com os 2 coolers de 120mm.



Com certeza a refrigeração vai ficar superdimensionada. Os coolers são 12V e soprarão o dissipador. O ar vai sair pelas grades laterais e do fundo.

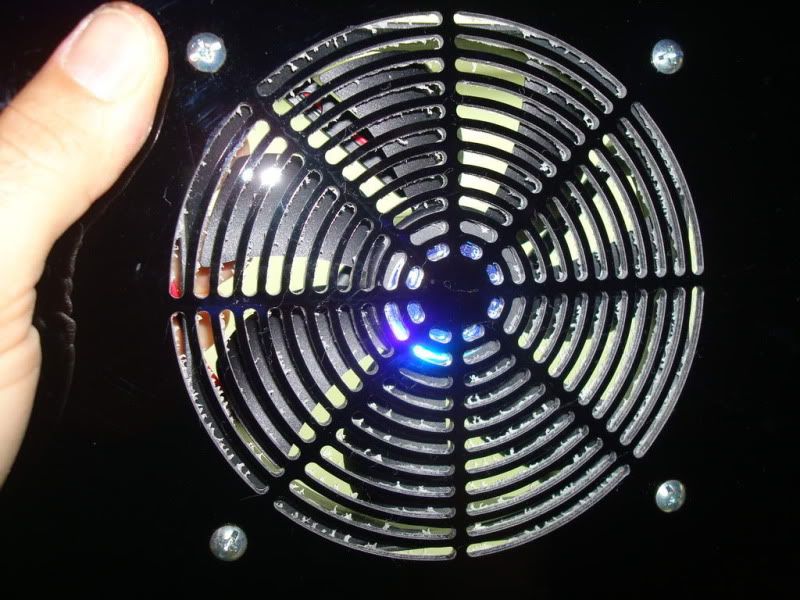

Detalhe da grade de proteção do cooler

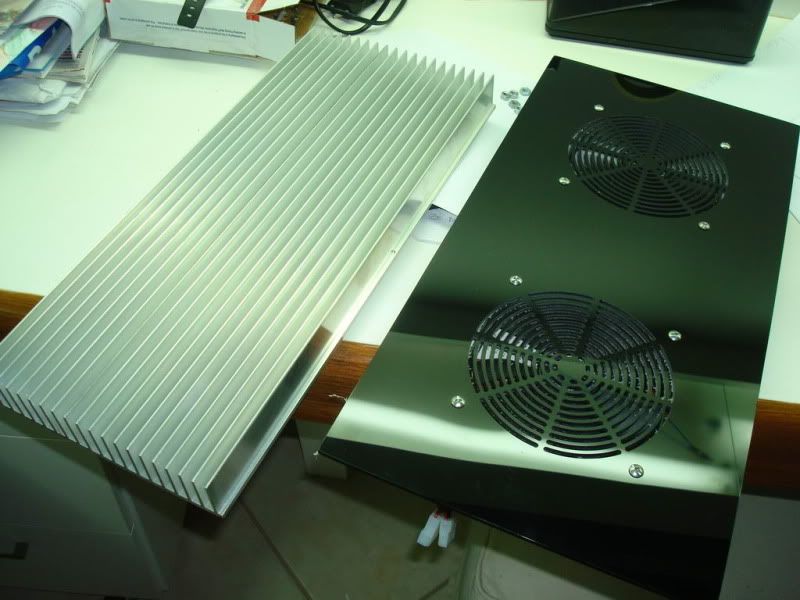

Tampa e dissipador (400x172x32mm).

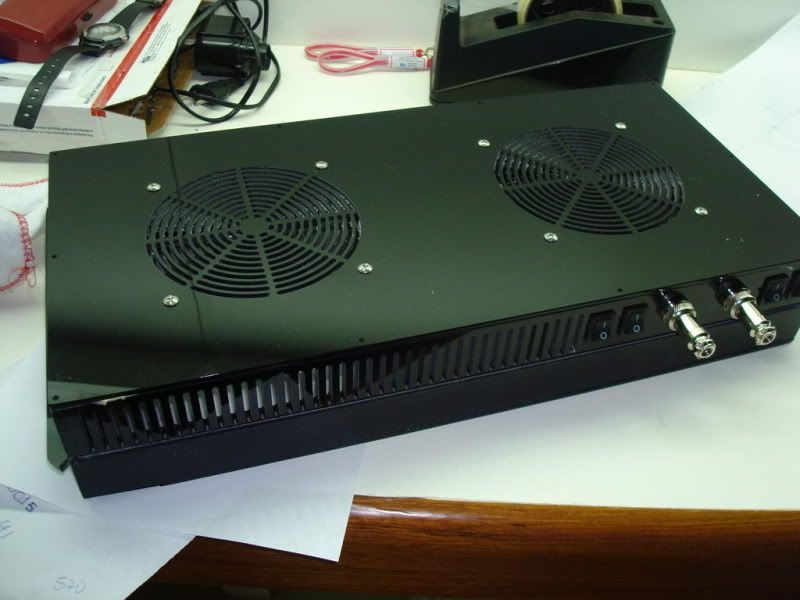

Luminária semi pronta (parte de trás). Ainda falta colar os apoios laterais, fazer os furos para prender a tampa e o apoio do dissipador.

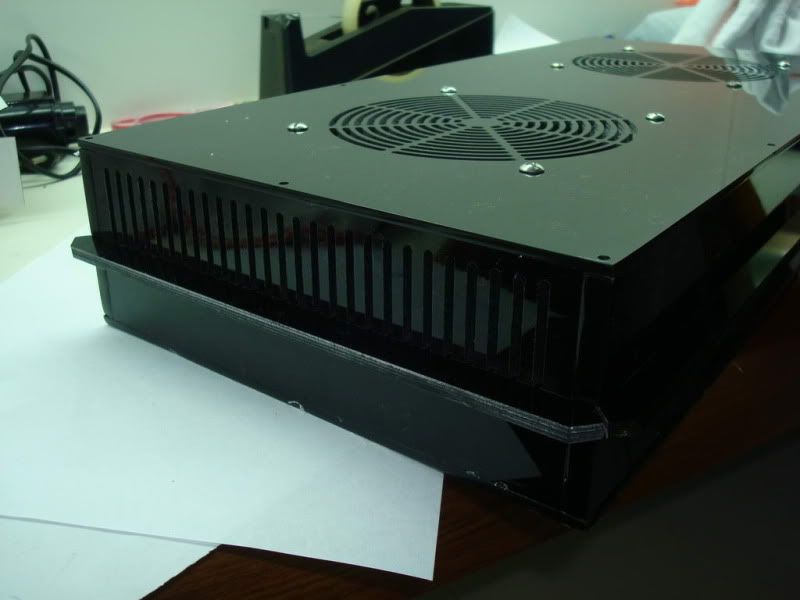

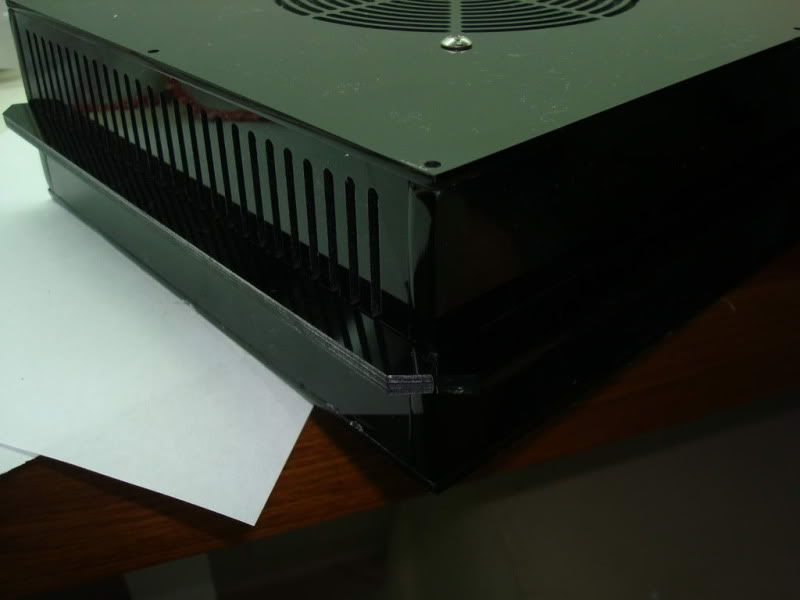

Esses são os apoios que vão segurar a luminária acima do nível da tampa.



Eles servem de acabamento também pois vou ter que cortar um retângulo na tampa para a luminária encaixar. Ela tem 80mm de altura e fica 45mm para dentro da tampa e 35 para fora.

Mais detalhe

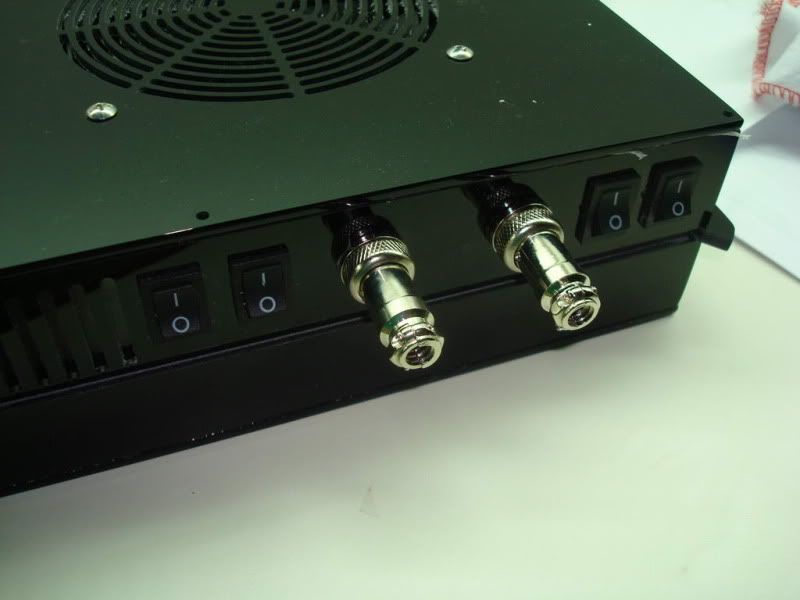

Conectores e interruptores



Os conectores de som tem 6 vias cada e vão trazer a energia dos 4 drivers + 12V para alimentar os coolers.

Os interruptores me permitem ligar e desligar cada conjunto de 12 leds separadamente. Isso vai servir para aclimatar algum coral novo e usar menos luz se necessário.

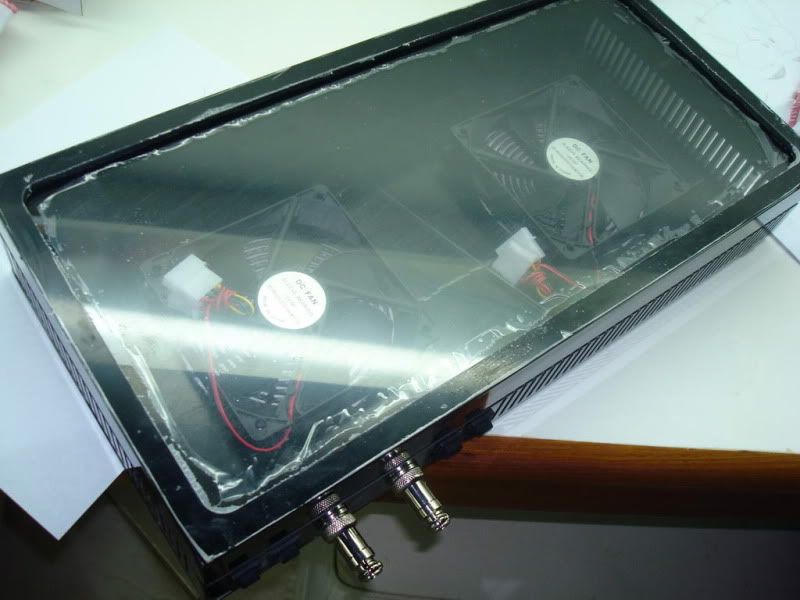

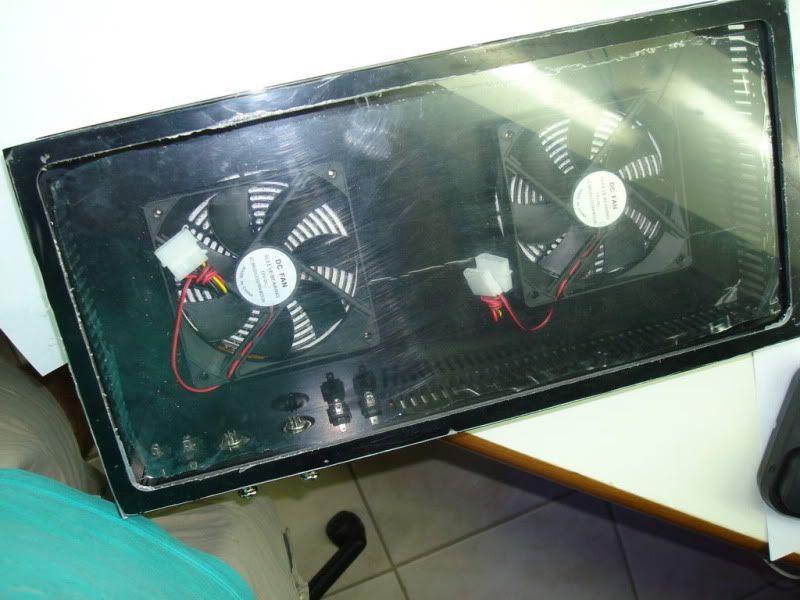

Por baixo (ainda com o plástico de proteção).





Agora é esperar os drivers e leds chegarem para dar continuidade.

abraço

[Frederico Ramos]

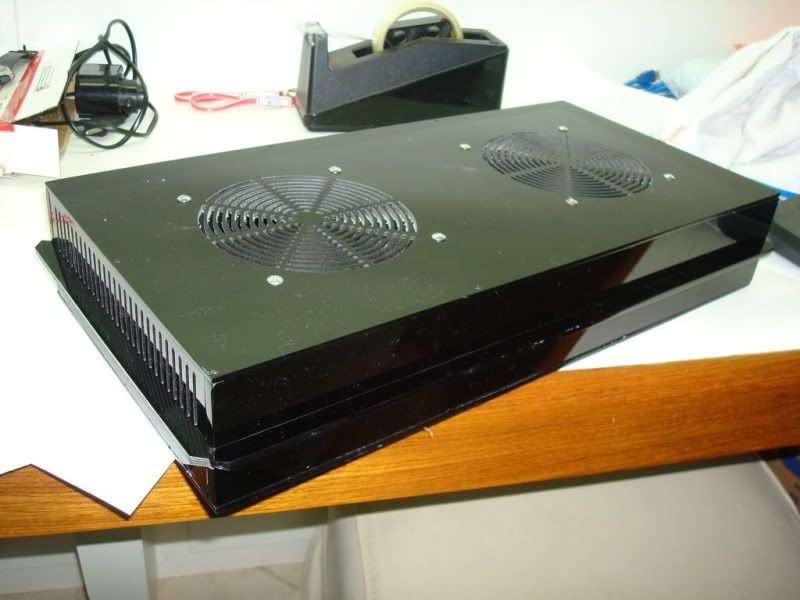

Esqueci das fotos de frente





abraço

[Andre Varella]

Rapaz.... isso ta chique demais.... meus parabéns....
Vc vai usar duas dessas no aqua? Quantos LEDs mesmo?

[Frederico Ramos]

Oi André,

Vou usar uma só pois o reef tem somente 200 litros (90x50x45).

24 leds cree XPG-R5 3W cada = 72W
24 leds cree XRE royal blue 3W cada = 72W

total = 144 W de led.

abração

[Valter Pereira]

Parabéns Frederico.
Um trabalho muito limpo e bem feito.

Acho que eu nunca terei essa paciência e perfeccionismo.

Eu fico até com vergonha da minha calha de leds olhando a construção da sua..



Esse reef promete!

Abráss.

[Andre Varella]

O detalhe é que são muitos leds na calha.... entendi.
Pelo que vi tem 40cm.... vc vai usar lentes para abrir o leque de ilmuniação e cobrir todos os 90 cm de aqua?

[Frederico Ramos]

Parabéns Frederico.
Um trabalho muito limpo e bem feito.

Acho que eu nunca terei essa paciência e perfeccionismo.

Eu fico até com vergonha da minha calha de leds olhando a construção da sua..

Obrigado Valter,

Cara, tudo é prática e perseverança. Pra chegar aí eu ralei pacas e investi muito tempo e grana.

Com o tempo, cada vez conseguimos fazer melhor e melhor.

abração

O detalhe é que são muitos leds na calha.... entendi.
Pelo que vi tem 40cm.... vc vai usar lentes para abrir o leque de ilmuniação e cobrir todos os 90 cm de aqua?

Oi André,

Não vou usar lentes pois a calha vai ficar uns 12cm da superfície. Preciso de um fluxo luminoso mais difuso possível. Para usar lente (dependendo do ângulo) a luminária tem que ficar a mais de 30cm da superfície senão dá aquele efeito de feixes de luz.

abraço
