Flying Dutch - reef na parede.

[Ricardo Benfatti]

Euler seu aquario tá ficando sensacional,,estou acompanhando desde o inicio,,quero ver até o final essa maravilha de projeto,,Parabens!!!

[Euler_Kernighan]

Show de bola em Euler, agora, aprenda a segurar a camera, tava tremendo mais que vara verde hahahaha

no meu novo projeto que esta longe ainda, pretendo usar duas saidas de closed loop em conjunto com vortech, assim teoricamente terei circulação
para todos os lados.

enfim, parabens. daqui a pouco é só colocar o sal

abraços.

cara, fiquei tão empolgado com o que estava acontecendo que nem consegui filmar direito!!!


interessante o CL que vc quer montar, fez algum sketch dele?

e fique esperto que o sal está chegando!!!!

abs!

[Euler_Kernighan]

E proximo passo qual será?

agora é:

• testar a circulação em todas as combinações possíveis
• verificar se existe algum vazamento no closed-loop
• desmontar o closed-loop para ensaiar manutenções
• desmontar as bombas
• desmontar o oceans motions e depois remontar tudo!

depois de tudo isso será a vez do substrato, isso sim será difícil!

Abs!

[Euler_Kernighan]

Euler seu aquario tá ficando sensacional,,estou acompanhando desde o inicio,,quero ver até o final essa maravilha de projeto,,Parabens!!!

Obrigado Ricardo!!! Estou me esforçando para ver se consigo terminar antes de 21/12/12...

brincadeiras a parte, valeu pelo post! me diz uma coisa, vc usa BB, SSB ou DSB?


Abs!

[Ricardo Benfatti]

Euler eu usava 7 cm de aragonita,,,usei por muito tempo,,agora desmontei e o proximo projeto será BB

[EnriqueFlávio]

E proximo passo qual será?

agora é:

• testar a circulação em todas as combinações possíveis
• verificar se existe algum vazamento no closed-loop
• desmontar o closed-loop para ensaiar manutenções
• desmontar as bombas
• desmontar o oceans motions e depois remontar tudo!

depois de tudo isso será a vez do substrato, isso sim será difícil!

Abs!

E termina esse fds ainda?

Boa sorte!! =x rsrsrsr

[Euler_Kernighan]

sim! desmontar e montar novamente, mas vc está muuuuuuito apressado, relax!


de qualquer forma, a desmontagem e montagem foi um sucesso, agora é pensar no "tipo" de bare bottom que vou usar - comprei uma placa de PEAD para fazer uns testes - atualizo aqui.


Abs!

[Euler_Kernighan]

pessoal,

recebi um monte de mensagens perguntando sobre os equipamentos que uso nos closed-loops, e achei melhor tirar umas fotos para ilustrar melhor. Espero que vocês gostem!


1 - as duas bombas que uso são: Reeflo Super Dart Gold - Reeflo é o fabricante, "Super Dart Gold" é o modelo. Este modelo empurra 16300litros de água por hora.

Ligado em 110v, sem restrições na boca de saída de água, a bomba consome 165watts, fechando o registro menos água passará e o consumo cai um pouco.







2 - Especificação do motor - a principal aqui é marca do motor - que é BALDOR - esse é o motor que não dá problema, em edições anteriores, essa bomba vinha com um modelo mexicano que dava problemas direto, aí a Reeflo resolveu voltar a usar os motores da Baldor:






3 - Visão frontal - a água entra por esse buracão e sai por cima, onde está o adaptador branco com encanamento marrom:






4 - Visão traseira - esse parafuso central serve para prender o impeler da bomba que está dentro da voluta - aquela peça amarela clarinha da foto acima:






5 - a bomba tem aproximadamente 28cm de comprimento:






6 - e 18,5cm de altura:






7 - Esse parafuso na parte de baixo da foto, é rosqueado no buraco em destaque no corpo da voluta - ele ser para esvaziar a água dentro do corpo da voluta quando a bomba sofrerá algum tipo de manutenção, isso é importante, por conta que o corpo da voluta armazena muita água:






8 - Essa é a voluta desmontada:






9 - quando a água entra, ele segue o fluxo indicado nas setas:






10 - na saída, a água faz o movimento indicado:






11 - Por esse parafuso em destaque é possível desacoplar a voluta do motor da bomba:






12 - essa é a traseira da voluta:






13 - essa é a parte da frente da voluta que estava sendo encoberta pelo impeler, o parafuso que atravessa o motor da bomba, passa pelo centro desse rolamento e aparece por aqui, e depois entra na rosca do impeler:






14 - detalhe por onde passa o parafuso que prende o impeler:

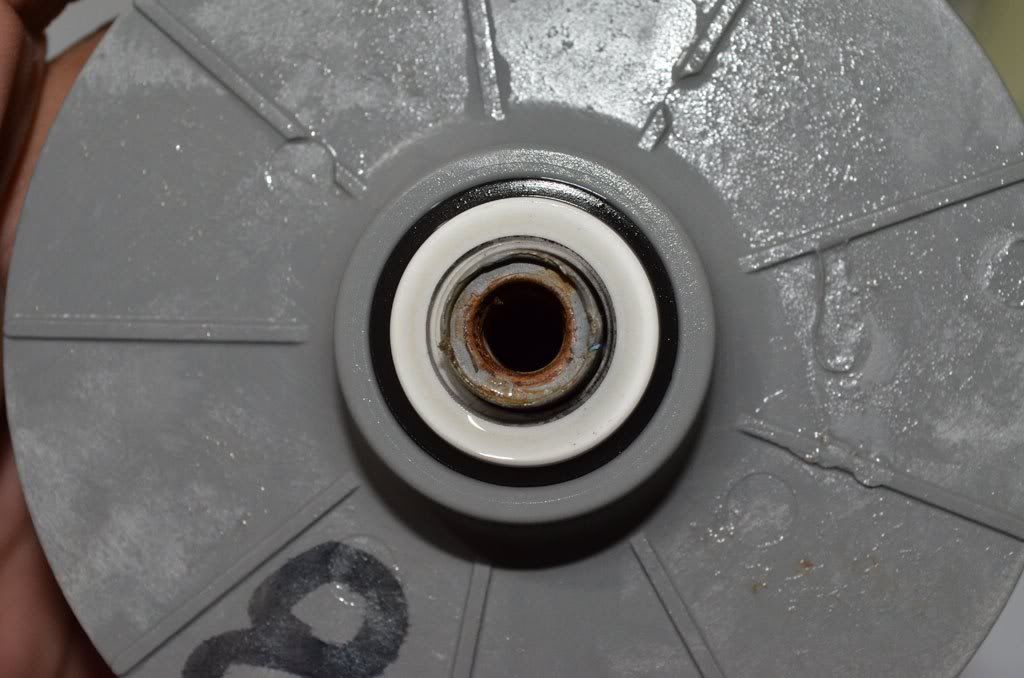

15 - rosca que fica presa no corpo do impeller - esta vista é da parte traseira do impeller:






16 - bloco do motor da bomba:






Espero ter respondido todas perguntas, qualquer coisa é só falar.


Abs!

[gabriel_noro]

gostei dos detalhes acho que tirou as duvidas de muita gente

[Euler_Kernighan]

cara... tava lendo novamente e tirou até minha dúvida!!

abs!

[gabriel_noro]

eo skimmer vai fazer também? se for fazer vai fazer como acrílico? e quais bombas usar?

[ls_s1]

é minha impressão, ou há pontos de ferrugem?

[Euler_Kernighan]

eo skimmer vai fazer também? se for fazer vai fazer como acrílico? e quais bombas usar?

pow Gabriel, sabe que tenho muita vontade de fazer? acontece que aqui no Brasil não temos material para fazer nada... aí fica diícil...

[Euler_Kernighan]

é minha impressão, ou há pontos de ferrugem?

sabe que também achei que era ferrugem, fui dar um cutucada e saiu uma casquinha como se fosse uma resina e por algum motivo a cor é meio alaranjada...

abs!

[Euler_Kernighan]

pessoal, recebi umas mensagens perguntando o que é exatamente o tal de "Oceans Motions 4 way", bem, Oceans Motions é o fabricante de um divisor de fluxo de água, e o 4way é o produto que divide o fluxo de água em quatro saídas, alternando a saída de água cada vez por um lugar.

também me pediram para colocar umas fotos detalhadas, assim como fiz com a bomba.


bem, vamos ao detalhamento do Oceans Motions 4way:

- diâmetro do corpo: 100mm
- altura: 185mm
- diâmetro das saídas de água: 3/4" ou 1" - esse diâmetro você escolhe quando encomenda o produto
- consumo de energia elétrica: 1,5watts
- velocidade do motor que divide o fluxo de água: 1 RPM

dentro da caixa vem:
- 01 oceans motons;
- 01 chave allen
- 01 pasta de silicone para lubrificar as superfícies de contato
- 01 termo de garantia



Visão Geral do aparelhinho:





A desmontagem do aparelho se faz por dois parafusos allen como este:






Usando uma chave como esta que vem com o equipamento:






Aqui dá para ver o início da desmontagem:






essa é a parte de cima do aparelho, onde o motor fica acoplado:






essa é a parte de baixo, onde fica o divisor de fluxo, o pino do motor (foto acima), se encaixa no centro da bucha de metal (foto abaixo) - aqui também é possível ver mais quatro parafusos prendem o bloco da bucha de metal (corpo preto) ao restante do aparelho:






essa é a parte de baixo do bloco da bucha de metal - esse pino central é o que faz o divisor de fluxo girar:






essa é a última parte do aparelho, no centrro está o encaixe para o pino de rotação:






esse é o divisor de fluxo (fluxo fechado para duas saídas):




mais uma do divisor de fluxo (fluxo aberto para duas saídas):




corpo por onde sai a água (parte de cima):






mais uma do corpo (parte de baixo):






vista de cima:




é isso aí! espero que tenham matado a curiosidade!!!

[Euler_Kernighan]

dois bichos como esse é o que movimentam a circulação interna do aquário:






"e aí? como vai sua circulação interna?" muuuuuuuuuio bem, obrigado!!!!

"e o tanque, vazou" NOP!!!!

[ale_nevesbr]

Tudo é muito bom e didático, MASSSSSSSSS.... como está o andamento do teu projeto? Estou curioso para ver as novidades. Teu aquário é a inspiração para o meu projeto...
Atualiza aí, né? rsrsrsrs

[Euler_Kernighan]

cara... os "MASSS" sempre me assustam...

tive que gastar tempo fazendo as fotos e postando, por isso que deu uma enrolada no meio de campo, o check-list está assim:

• [s]montar estrutura metálica[/s]
• [s]montar estrutura madeiramento[/s]
• [s]acabamento da madeira[/s]
• [s]encomendar vidros[/s]
• [s]furar vidro do fundo[/s]
• [s]furar tampo do móvel[/s]
• [s]montar aquário[/s]
• [s]teste de água com aquário[/s]
• [s]montar closed-loop[/s]
• [s]testar a circulação em todas as combinações possíveis[/s]
• [s]verificar se existe algum vazamento no closed-loop[/s]
• [s]desmontar o closed-loop para ensaiar manutenções[/s]
• [s]desmontar as bombas[/s]
• [s]desmontar o oceans motions e depois remontar tudo![/s]
• encomendar vidros do sump
• fazer substrato
• teste de água com novo substrato
• montar sump
• teste de água com sump
• montar caixa de overflow
• teste de água com caixa de overflow
• regular sifonagem beananimal
• cozinhar rochas
• montar suporte para luminárias
• finalizar fiação e quadro elétrico
• encher os resevatórios de água salgada e TPA
• encher o tanque
• dosar prodibio e iniciar a ciclagem

ufa! pra esse fim de semana, vamos de SUBSTRATO!!!

[ale_nevesbr]

cara... os "MASSS" sempre me assustam...

[*]cozinhar rochas
ufa! pra esse fim de semana, vamos de SUBSTRATO!!!

Cozinhar rochas?

[Raphael Igor]

Euler que substrato utilizará? BB?
