Luminária LED facil de se fazer

[marcio mig]

perdao... nao tinha percebido.... ,,,
vou procurar esses caras....

[Vinicius F. Reis]

se eu puder aproveitar o gancho do tópico. Ontem chegaram os 10 leds que comprei desse link abaixo

http://www.ebay.com/itm/10pcs-3W-Bridge ... 6rk%3D1%26

bom, ai fui tentar testar alguns com 2 pilhas AA, tentei com 1 AA, tentei com 2 AAA, e NADA.... fiz isso em uns 3-4 leds. Será que queimei , vieram queimado ou nenhuma das alternativas...rs?

teoricamente deveria funcionar, se a pilha tem 1,5v e 0,600mA~= , e o Led é de 3w e 0,700mA. Nao?

[Vinicius F. Reis]

esquece, minha gambiarra que tava mal feita mesmo, todos funcionaram

agora vou comprar os azuis, drivers e etc pra montar a calha

[Marcio Gielfi]

Legal Vinícios, nos mantenha informado do seu progresso e não esqueça de postar umas fotos para o pessoal ver seu projeto.

[marcio mig]

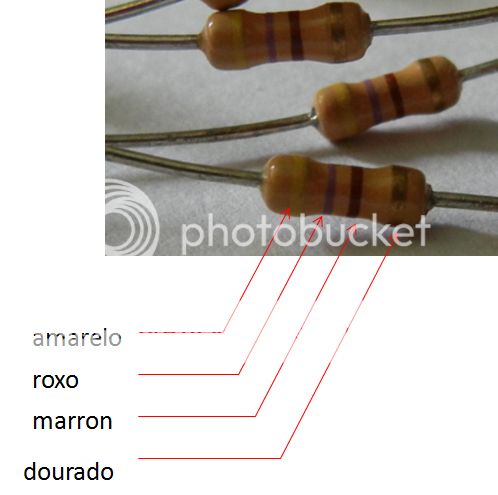

Xará, encontrei alguns resistores ( acho q isso) aqui em casa, um amigo meu me descolou pq nao ia mais usar e ele usou esses caras em leds também serve?

[alex braga]

Não esses sao leds de 1/4 de watt tem de ser destes




esse resistor ai
amarelo = 4
violeta = 7
marrom = x 10

entao 470r é muito pouco esse resistor é usado para leds comuns de pouquissima potencia 0,20 watt por exemplo

[marcio mig]

Valeu.... tá saindo mais em conta usar uma fonte comprada aqui no brasil q importar drives... cada drive sai na média de R$ 62,00 com frete vou precisar de 3, uma fonte de 10a sai 70 e aguenta 10 leds...
o marcio mensionou usar resistomes mas nem sei onde encontro isso ai...

[alex braga]

Marcio uma fonte de 10a x 12v aguenta em teoria 120w ou 40 leds de 3w na pratica nao ligue mais do que 30, essa fonte na maxtubo (mxt) aqui em sp na santa efigenia custa 45 reais,

[marcio mig]

o meu sao 6 leds de 10w brancos e 2 actinos de 10w tambem...

[alex braga]

e azuis nada??

[marcio mig]

não.. apenas as actineas e as coolwhite.. pq? tem problema?

[Marcio Gielfi]

Marcio, os resistores voce encontra na Santa Efigenea, 1,5 Ohms 5W , vai ter que bater um pouco de pé , as lojas de componentes estão escassas por lá, muitas ficam agora nos prédios e não mais na rua . Deve pagar algo entre 3 e 5 reais em cada um

[marcio mig]

depois posto o esquema de ligação se voce puder me ajudar na ligação desses caras ficarei grato... mas valeu pela dica.. vou camelar na santa sabado que vem..rs....

[alex braga]

O problema de usar resistores é que eles esquentam e gastam muita energia ai tudo o que economiza em energia nos leds se perde no resistor, 5 watts eu acho meio apertado vai acabar queimando use de 10watts, pode ir direto na opoen 1 rua paralela antes da efigenia, e ve o preço dos drivers dependendo vc ja pega os drivers em lugar dos resistores

[marcio mig]

encontrei esse cara seria ele??

resistor de 10w

[Vinicius F. Reis]

Marcio, nao acha q vale a pena comprar um driver ja pronto? evita possiveis falhas e uma falha no driver pode acarretar na queima do led.

nao sei se esse serve, mas talvez valha a pena:
http://www.ebay.com/itm/NEW-10W-LED-Dri ... 1c2467c3ac

[alex braga]

Ele mesmo marcio mas como eu e o vinicius falamos ve se nao da pra comprar o driver é muito melhor do que usar resistor pq das 2 uma ou vc usa o led abaixo da potencia maxima ou arrisca queima-lo so com o resistor fora que o resistor consome muita energia nesse processo

[Marcio Gielfi]

ve se nao da pra comprar o driver é muito melhor do que usar resistor

Sem dúvida usar driver é melhor que resistor, mas vou discordar das suas razões.

pq das 2 uma ou

vc usa o led abaixo da potencia maxima

Até os Cree que são melhores que os chineses usamos abaixo da potencia máxima, porque usar os chineses na potencia máxima ?, ainda mais que sabemos que eles não duram o que dura os cree

Lembrando que o pessoal usa os Cree XP-G com até 1200 ma quando a corrente máxima estipulada pelo fabricante é de 1500 ma
Também lembrando que o pessoal usa os XP-E com 700 ma quando o especificado é 1000 ma

Ninguém usa led em potencia máxima, todo mundo que tem feito as calhas está largando uma folga razoável, logo, a resistencia voce calcula para operar na potencia que quizer também, claro que como ele não dá precisão, voce não pode calcular para a potencia máxima porque se corre um grande risco de passar dela e no mínimo encurtar rapidamente a vida útil.

ou arrisca queima-lo so com o resistor

Se mal calculado, realmente tem este risco mesmo, tem que se tomar cuidado e ser cauteloso na corrente selecionada.

fora que o resistor consome muita energia nesse processo

Aqui depende de como se calculou, se calculado apenas como um elemento de limitação de corrente não vai consumir mais do que a perda de um driver, se o usar não só como um limitador, mas também para reduzir a tensão do led, ai o consumo pode ser alto.

Todo mundo se esquece que os drivers tem perdas, e não são poucas.

O Meanwell LPC-35-700 muito usado em montagens tem, de acordo com o fabricante, um rendimento de 85%, ou seja, para cada 100W que o driver consome, ele entrega 85W , ou seja, 15W são desperdiçados e estamos falando de um bom e popular driver.

Usando o exemplo do Marcio.

Resistor de 1,5 omhs em uma fonte de 12V com o led usando 11V , e usando a corrente de 700ma ( que é a mesma proporção que se usa nos led´s da Cree) temos uma dissipação de 0,7 W ( eu recomendei o resistor com 5W porque tem que se dar uma boa folga na potencia dissipada, o que não quer dizer que quando se usa um resistor de 5W, se está perdendo 5W).

A potencia do led operando a 700ma será de 7,7 watts e temos uma perda de 0,7 no resistor dando um total de 8,4W o que dá um rendimento de 91,6% ou seja para cada 100W consumidos temos, 8,4 watts desperdiçados, o que é menos que o driver da Meanwell.

Agora se no mesmo led eu usar uma fonte de 15V , e usar o resistor não só para limitar a corrente, mas também acertar a tensão de operação, ai a coisa muda muito de figura ....

Vamos passar a ter não uma potencia dissipada de 0,7W, mas sim de 4,2W o que é 6 vezes mais do que a primeira situação e traz o rendimento para 64,7%, ou seja, para cada 100W consumidos, o circuito só vai entregar 64,7W e desperdiçar 35, 3w !!!

Logo afirmar que o resistor consome mais vai depender muito do bom ou mau dimensionamento e do uso do resistor.

Se analisarmos as perdas que 0,7 W é menor que a perda que qualquer driver vai gerar . Não existe driver que não tenha perdas.

O que também só com base nisto podemos afirmar que então é melhor usar resistor e não driver, não, o driver vai ser sempre melhor, mas não pelo lado do uso da máxima potencia ou do consumo do resistor, mas sim, pela estabilidade que o driver entrega, o que é bem melhor para a vida útil do led.

[marcio mig]

Vinicius, esse drive nao é boqueta não??? sei lá se confio.. o vendedor que eu comprei tem drivers tb mas custa meio salgado...


driver 20w 3 serie x 2 parallelo

isso segundo ele claro!!!!

[Vinicius F. Reis]

a especificacao desse é para 3 de 20w. Mas creio que possa usar com 3 de 10w. Jaja o Marcio da uma aula pra gente de eletrica (que alias to precisando..rs)
